Wer findet den Baufehler? 🧐
Wer seine eigenen Bauzeichnungen richtig lesen kann, ist klar im Vorteil. Die Rippe ist zwar haargenau im richtigen Winkel abgesägt, nur leider seitenverkehrt. Das bedeutet: zurück auf Feld 1. Beide Rippen wandern in den Abfall und müssen komplett neu angefertigt werden. Zum Glück habe ich die 3D-Druckformen noch nicht entsorgt. Währenddessen machen die übrigen Rippen stetig Fortschritte. Auch die bereits erwähnte Rippe 7 ist inzwischen eingebaut. Und wer genau hinschaut, e
vor 6 Tagen


Rippe 7
Während alle übrigen Flügelrippen aus einfachen Sperrholzplatten mit Spruce-Stegen bestehen, ist Rippe 7 ausgesprochen massiv ausgeführt. Sie nimmt einen Grossteil der vom Hauptfahrwerk eingeleiteten Kräfte auf und leitet diese in die Flügelstruktur weiter. Ihre Kastenkonstruktion besteht deshalb aus Nussbaumholz (!), Sperrholzstegen und mehrlagigen Sperrholzwänden. Über Sperrholzlaschen ist sie zusätzlich mit Rippe 6 verbunden. Die Suche nach Nussbaumholz in höchster Qualit
23. Okt.


Mehr Flügelrippen...
Die Zahl der Flügelrippen wächst stetig. So konnte inzwischen das fünfte Rippenpaar zwischen den Holmen eingepasst werden. Für die Rippen kommt Birkensperrholz erster Güte zum Einsatz – selbstverständlich mit entsprechend kostspieligem Gütesiegel. Die Stege werden aus Fichtenholz gefertigt und mit Aerodux verleimt, jede einzeln über 3D gedruckte Schablonen geformt. Die Aussenkontur wird danach auf Rolf Fritschs CNC Fräse zugeschnitten. Der Grossteil der aktuellen Arbeiten
23. Sept.


Die erste Flügelrippe
Zwei Holme machen noch keinen Flügel. Jetzt müssen noch Rippen her, und zwar eine ganze Menge davon. Die erste Flügelrippe ist soeben zwischen den Holmen positioniert worden. Im Gegensatz zu den Flügelrippen der N-20.1, die aus 10 mm dicken Okumé-Holzplatten ausgeschnitten wurden, bestehen die Rippen der N-20.2 aus einem Sperrholzsteg und laminierten Spruce-Gurten. Im ersten Arbeitsschritt werden die Sprucegurte hergestellt. Dafür wird ein Stapel 5 mm dicker Sprucebretter mit
9. Aug.


Flügelholme in Rumpf eingefahren
Zum ersten Mal konnten alle bisher gefertigten Komponenten zusammengebaut werden. Der Rumpf mit der Seitenflosse ist im Baugestell montiert, und die beiden Flügelholme wurden erfolgreich in den Rumpf eingefahren. Ein weiterer Meilenstein wurde dank der Ausdauer des gesamten Teams erreicht. Nicht alles verlief auf Anhieb nach Plan: Erst während der Montage stellte sich heraus, dass der Hinterholm vor dem Vorderholm eingebaut werden muss. Da der Vorderholm zu diesem Zeitpunkt
25. Juli

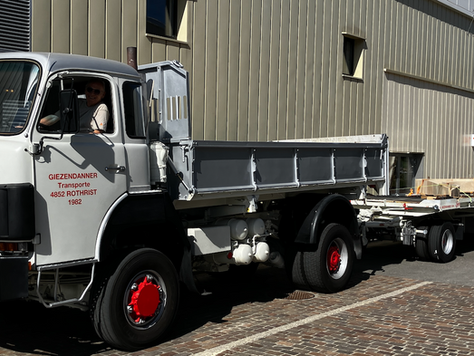

Transport der Holme
Transport der Holme Heute stand ein weiterer Meilenstein im Projekt an: Die beiden Flügelholme konnten von der bisherigen Werkstatt in Bleienbach in die neue Halle in Nesselnbach transportiert werden. Für diesen aussergewöhnlichen Transport kam ein Lastwagen mit Tieflader zum Einsatz, der dank Hanspeter Meyer grosszügigerweise aus der Sammlung Giezendanner zur Verfügung gestellt wurde. Trotz der beachtlichen Grösse des Tiefladers nahmen die beiden 7.6m langen Holme beinahe di
8. Juli
